Показано 20 из 20 товаров
Щиты управления вентилятором и клапаном AIRS ЩУВК-380
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,09
Вентилятор 380 В и воздушный клапан, двигатель 0,09 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 26 880 ₽.
26 880 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,12
Вентилятор 380 В и воздушный клапан, двигатель 0,12 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 26 880 ₽.
26 880 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,18
Вентилятор 380 В и воздушный клапан, двигатель 0,18 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 26 880 ₽.
26 880 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,25
Вентилятор 380 В и воздушный клапан, двигатель 0,25 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,37
Вентилятор 380 В и воздушный клапан, двигатель 0,37 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 26 880 ₽.
26 880 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,55
Вентилятор 380 В и воздушный клапан, двигатель 0,55 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-0,75
Вентилятор 380 В и воздушный клапан, двигатель 0,75 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-1,1
Вентилятор 380 В и воздушный клапан, двигатель 1,1 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 26 880 ₽.
26 880 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-1,5
Вентилятор 380 В и воздушный клапан, двигатель 1,5 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-2,2
Вентилятор 380 В и воздушный клапан, двигатель 2,2 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-3,0
Вентилятор 380 В и воздушный клапан, двигатель 3,0 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-4,0
Вентилятор 380 В и воздушный клапан, двигатель 4,0 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 3. Цена от 26 700 ₽.
26 700 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-5,5
Вентилятор 380 В и воздушный клапан, двигатель 5,5 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 27 140 ₽.
27 140 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-7,5
Вентилятор 380 В и воздушный клапан, двигатель 7,5 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 27 600 ₽.
27 600 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-11,0
Вентилятор 380 В и воздушный клапан, двигатель 11,0 кВт. Корпус: металл IP54, пластик IP40. Исполнений: 2. Цена от 28 680 ₽.
28 680 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-15,0
Вентилятор 380 В и воздушный клапан, двигатель 15,0 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 45 960 ₽.
45 960 ₽

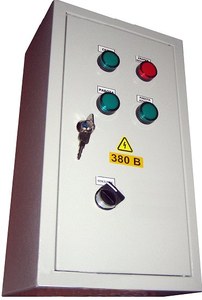

Щит управления вентилятором и клапаном AIRS ЩУВК-380-18,5
Вентилятор 380 В и воздушный клапан, двигатель 18,5 кВт. Корпус: металл IP54. Исполнений: 2. Цена от 46 860 ₽.
46 860 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-22,0
Вентилятор 380 В и воздушный клапан, двигатель 22,0 кВт. Корпус: металл IP54. Цена от 49 540 ₽.
49 540 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-30,0
Вентилятор 380 В и воздушный клапан, двигатель 30,0 кВт. Корпус: металл IP54. Цена от 57 740 ₽.
57 740 ₽
Щит управления вентилятором и клапаном AIRS ЩУВК-380-37,0
Вентилятор 380 В и воздушный клапан, двигатель 37,0 кВт. Корпус: металл IP54. Цена от 71 520 ₽.
71 520 ₽
Не нашли нужную позицию или нужен нестандартный размер?
Отправить спецификацию
Изготовим под ваш проект: пришлите спецификацию — посчитаем за 1 день и предложим лучшие условия.
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. В серии 20 моделей, цена от 26 700 ₽ — исполнение и цена выбираются в карточке модели.
Питание щита3ф, 380 В + N + PE, 50 Гц
Мощность вентилятора0,09 – 37 кВт
Управление клапаном220 В, с возвратной пружиной
Корпусметалл IP54 · пластик IP40
Габариты400×220×155 … 400×400×220 мм
УправлениеВКЛ / ОТКЛ / автоматический режим
ИндикацияСЕТЬ · ВЕНТИЛЯТОР РАБОТА · АВАРИЯ · ФИЛЬТР ЗАСОРЁН
Исполненияпрямой пуск · с частотным преобразователем (Ч)
Что делает щит
Щит открывает воздушный клапан и запускает вентилятор, а при останове закрывает клапан. На двери — переключатель режимов и индикация состояния, на диспетчерскую выведены «сухие» контакты.
В исполнении «Ч» щит не управляет двигателем напрямую, а отдаёт команду пуска частотному преобразователю и принимает от него сигнал аварии — так собирают приточки с регулируемой производительностью и поддержанием давления в канале.
Что это даёт
Вентилятор, клапан и фильтр в одном щитеОдна схема вместо набора реле и отдельных источников питания.
Работа с частотным преобразователемИсполнение «Ч»: команда пуска и приём аварии от ПЧ, подключение датчика давления.
Металл IP54 или пластик IP40Корпус под место установки — от чистой венткамеры до пыльного цеха.
Защита от перекоса фазКонтроль питающей сети в дополнение к автомату и тепловому реле.
Где применяется
- Приточные и приточно-вытяжные установки зданий
- Системы с воздушными клапанами и фильтрами
- Производственные помещения с трёхфазным вентилятором
- Приточки с частотным регулированием производительности
Как подобрать
- Мощность подбирают по номиналу двигателя вентилятора
- Выбирают корпус: металл IP54 для пыли и влаги, пластик IP40 для венткамеры
- Если в проекте есть частотный преобразователь — берут исполнение «Ч»
- Уточняют привод клапана: 220 В с возвратной пружиной
Габариты корпуса
| Мощность вентилятора, кВт | Габариты Ш×В×Г |
|---|---|
| 0,09 – 3,0 | 400×220×155 мм |
| 4,0 – 11,0 | 400×300×220 мм |
| 15,0 – 22,0 | 400×400×220 мм |
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Тепловое реле настраивают под конкретный двигатель
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Термоконтакты двигателя подключают отдельной линией
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Частотный преобразователь в комплект не входит
Исполнение «Ч» рассчитано на внешний ПЧ: щит даёт команду пуска и принимает аварию. Сам преобразователь подбирается по двигателю отдельно.
Подбор и заказ. Назовите мощность двигателя, наличие частотного преобразователя и тип привода клапана — подберём исполнение и посчитаем цену в калькуляторе выше.
