Диффузоры 1DLRE, 2DLRE

Диффузоры 1DLRE, 2DLRE

Потолочные диффузоры 1DLRE/2DLRE предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений. Конструктивно диффузор DLRE представляет собой корпус с подводящим патрубком, к которому крепится квадратная лицевая панель с размещенными на ней подвижными воздухораздающими ячейками. Конструкция диффузоров DLKE предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без неё. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

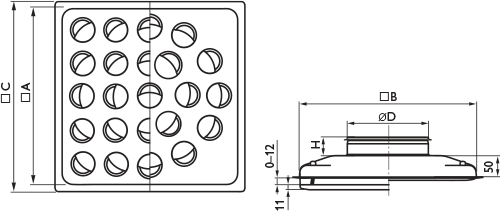

Характеристики диффузоров 1DLRE, 2DLRE

Модель	□A, мм	□B1, мм	□C, мм	ØD, мм	H1, мм	Вес, кг
1(2)DLRE 125-4	395	399	425	124	58	2,2
1(2)DLRE 160-4	395	399	425	159	58	2,2
1(2)DLRE 200-4	395	399	425	199	58	2,1
1(2)DLRE 250-6	565	569	595	249	58	4,0
1(2)DLRE 315-6	565	569	595	314	58	3,9
1(2)DLRE 400-6	565	569	595	393	66	3,9

Характеристики диффузоров 1(2)DLRE с камерами статического давления PLR

Модель	ØD1, мм	ØD2, мм	H2, мм	L, мм	B2, мм	K, мм	Gmin, мм	Gmax, мм	Вес, кг
1(2)DLRE 125 c PLR 100-125	125	99	170	320	320	120	275	305	4,3
1(2)DLRE 160 c PLR 125-160	160	124	170	470	320	140	275	305	5,2
1(2)DLRE 200 c PLR 160-200	200	159	205	500	440	170	310	340	6,1
1(2)DLRE 250 c PLR 200-250	250	199	245	650	480	195	350	380	9,5
1(2)DLRE 315 c PLR 250-315	315	249	295	700	570	225	400	430	10,8
1(2)DLRE 400 c PLR 315-400	400	314	360	700	570	225	470	500	11,9
