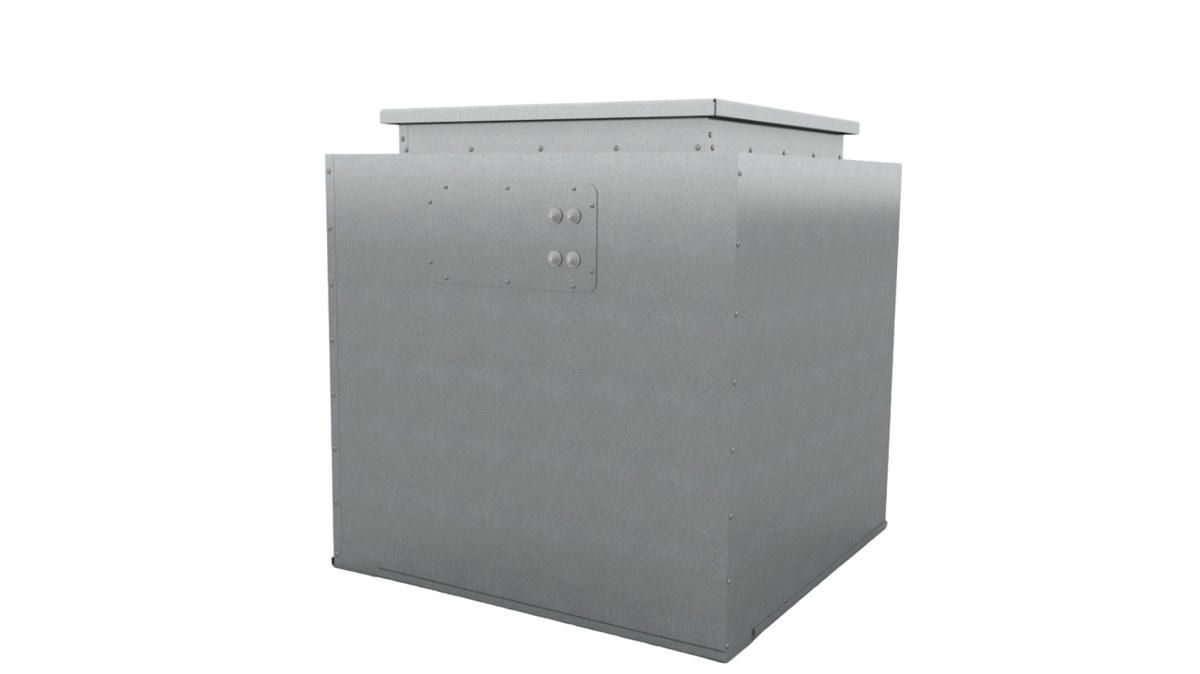

Стакан монтажный СТАМ-700
⚙️ Подбор и заказ
Характеристики
Описание
Монтажный стакан СТАМ-700 — утеплённый шумоизолированный узел увеличенной высоты для горизонтальной кровли. Разработан для монтажа крышных вентиляторов в условиях умеренного и холодного климата, где важно не допустить оттока тепла через вентиляционную шахту.
Технические характеристики
Конструкция
Несущая часть — окрашенная сварная рама из морозостойкой стали, рассчитанной на работу до минус 60 °С. Внутри рамы закреплён воздуховод квадратного сечения из оцинкованной или нержавеющей стали, сверху в конструкцию встроен клапан ГЕРМИК-С. Боковые стороны рамы полностью закрыты панелями из оцинкованной стали.
Между рамой и воздуховодом уложена термо-шумоизоляция толщиной 150 мм — она одновременно ограничивает теплопотери и гасит шум, идущий от вентилятора в шахту. Увеличенная высота короба выносит агрегат выше снегового покрова и упрощает выполнение примыкания кровельного пирога.
Принцип работы
Стакан образует утеплённый и акустически обработанный переход от шахты к крышному вентилятору. Клапан ГЕРМИК-С перекрывает тракт при остановленной установке, что особенно важно зимой: без него тёплый воздух уходил бы наружу, а холодный проникал в помещение через неработающую систему.
Исполнения и обозначения
Исполнения — общепромышленное (Н) и коррозионностойкое (К1), режим Т80. При заказе уточняются типоразмер, модель вентилятора и схема управления клапаном.
Как подобрать
- Типоразмер выбирают по присоединительным размерам крышной установки
- Оценивают климатические условия: рама выполнена из морозостойкой стали до минус 60 °С
- Учитывают требуемое снижение шума — изоляция толщиной 150 мм
- Проверяют тип кровли: СТАМ-700 предназначен для горизонтальной поверхности
- Исполнение Н или К1 назначают по характеру среды
Монтаж и обслуживание
- Стакан устанавливают на горизонтальное несущее основание и крепят по опорной раме
- Присоединение к вентиляционному каналу выполняют по монтажному фланцу болтами
- Кабель привода клапана ГЕРМИК-С заводят до установки вентилятора
- Примыкание кровельного пирога к корпусу герметизируют по проекту
- При осмотрах проверяют работу клапана, состояние окраски рамы и крепёж

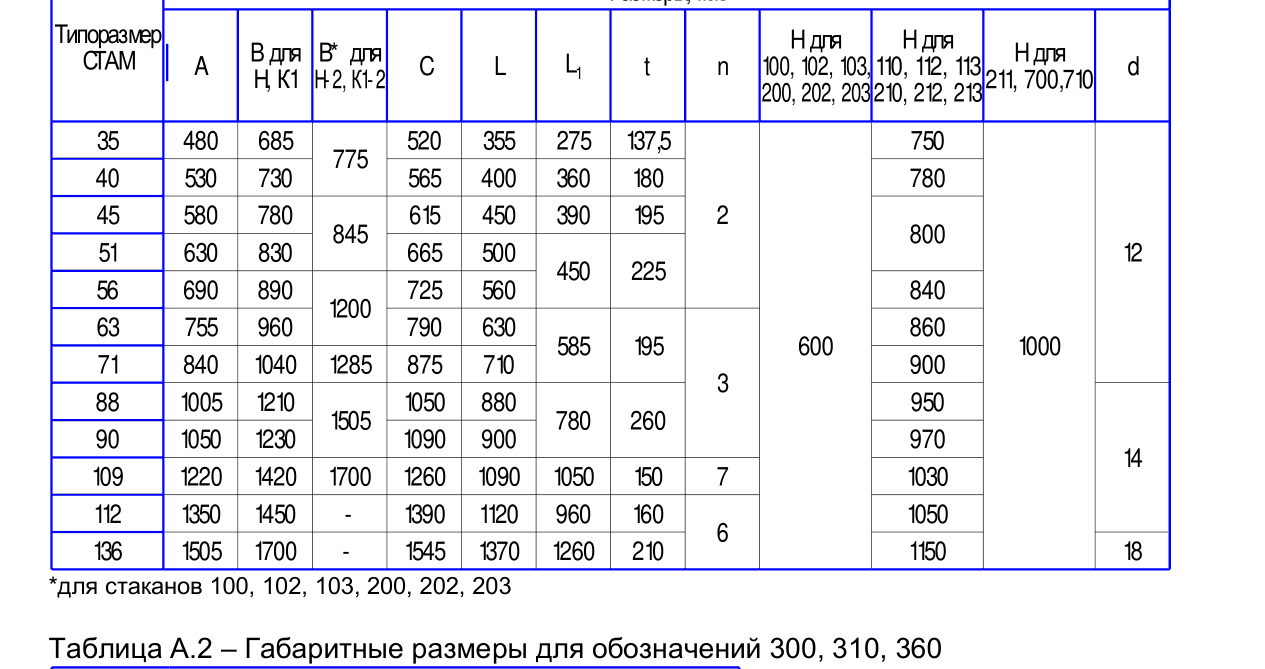

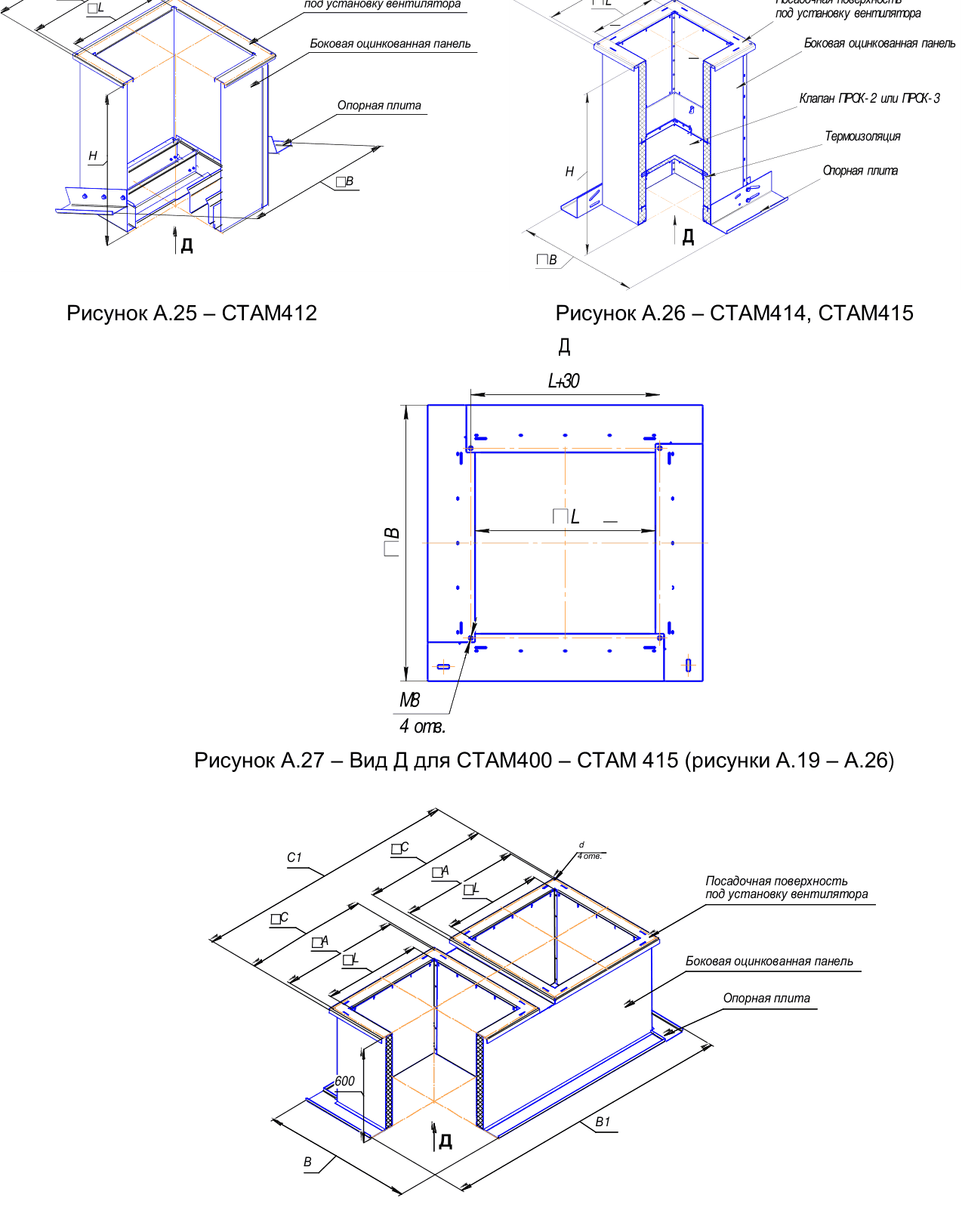

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
